Konfigurasi DVR CCTV Kyomitsu Seri 72XX (DVR K-HD 7204/7208/7216) dengan USB Wifi

DVR Kyomitsu Seri 72XX (7204/ 7208/ 7216) memiliki fitur unggulan salah satunya adalah dapat dikoneksikan dengan jaringan nirkabel (atau yang biasa kita kenal dengan sebutan “Wifi”) menggunakan alat bantu USB Wifi Adapter. Lantas bagaimana cara konfigurasinya? Berikut adalah langkah-langkannya.

  1. Dari layar DVR silahkan klik kanan untuk menampilkan list menu dibagian bawah. Dan pilih “Main Menu” atau “Menu Utama” di bagian paling kiri (logo rumah).

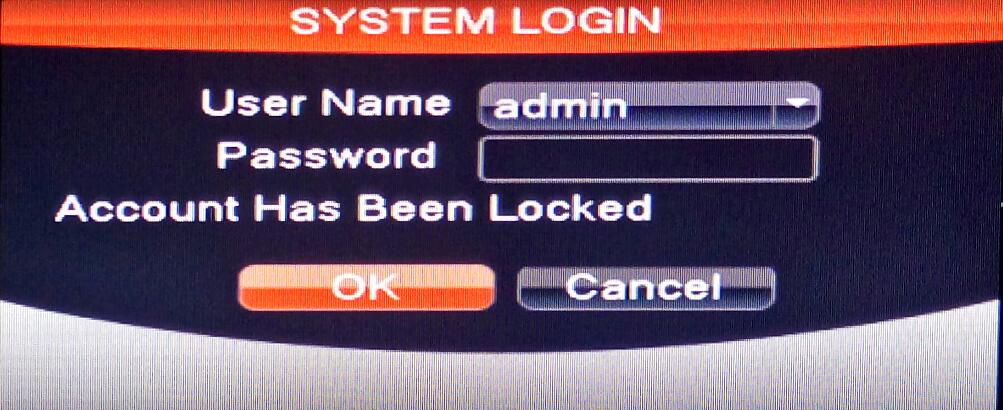

  2. Gunakan User Name “admin” dan password bawaan “null” (kosong) atau password yang telah dirubah sebelumnya.

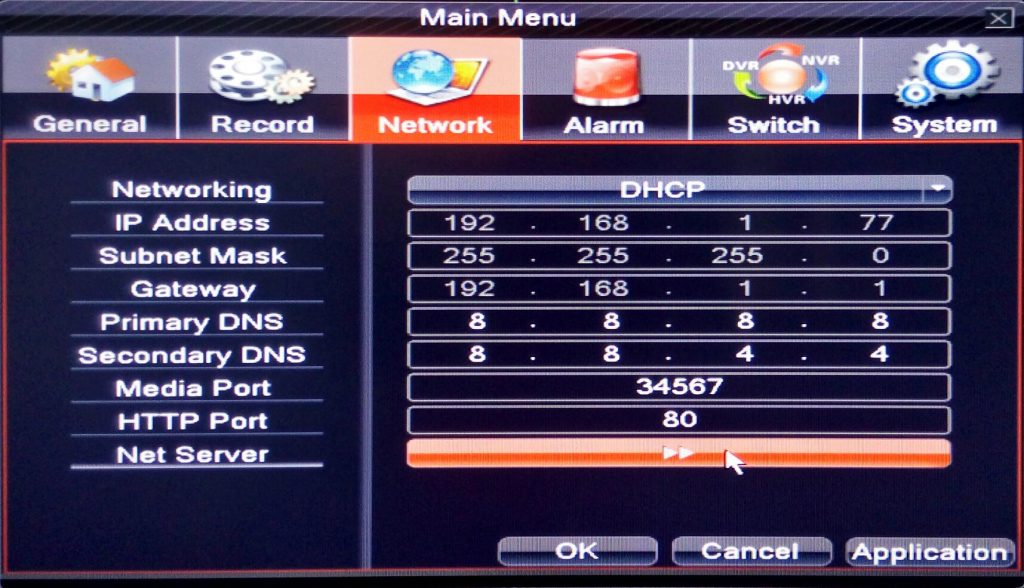

  3. Pilih menu “Network” dibarisan tab “Main Menu” bagian atas, lalu pilih “Net Server”.

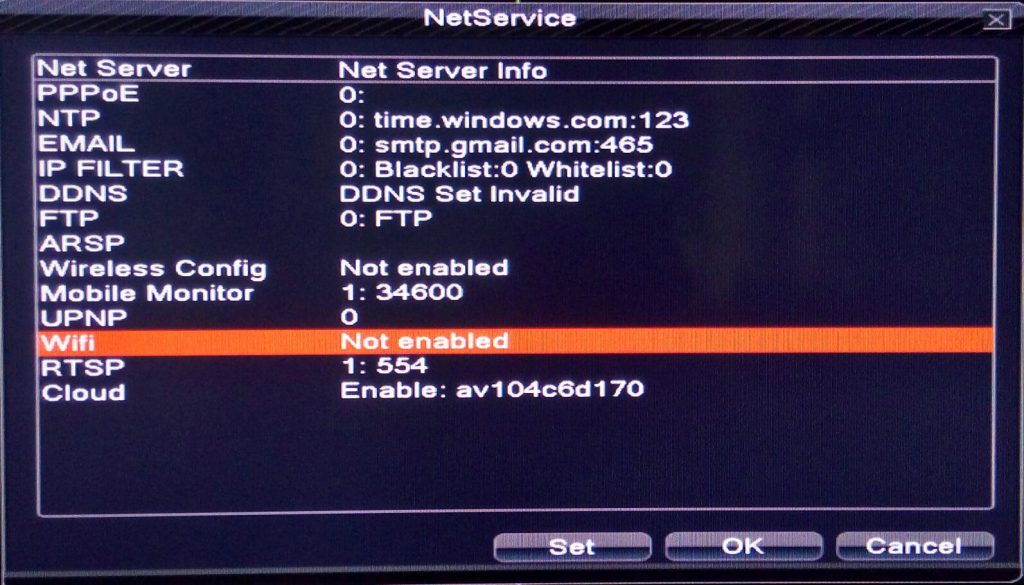

  4. Pilih “Wifi” kemudian tekan tombol “Set”, atau dengan cara klik 2 kali pada kolom “Wifi”.

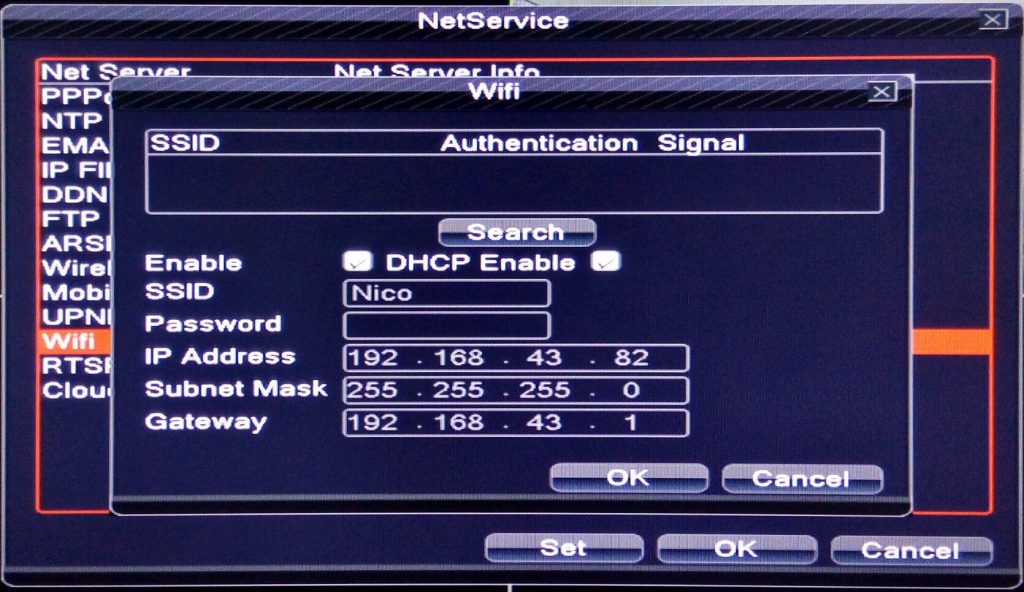

  5. Aktifkan (enable) fitur USB Wifi dan DHCP agar perangkat bisa menyesuaikan IP Address sesuai dengan koneksi yang di gunakan. Pilih “OK” pada pengaturan “Wifi”, lalu pilih “OK” kembali pada pengaturan “NetService”.

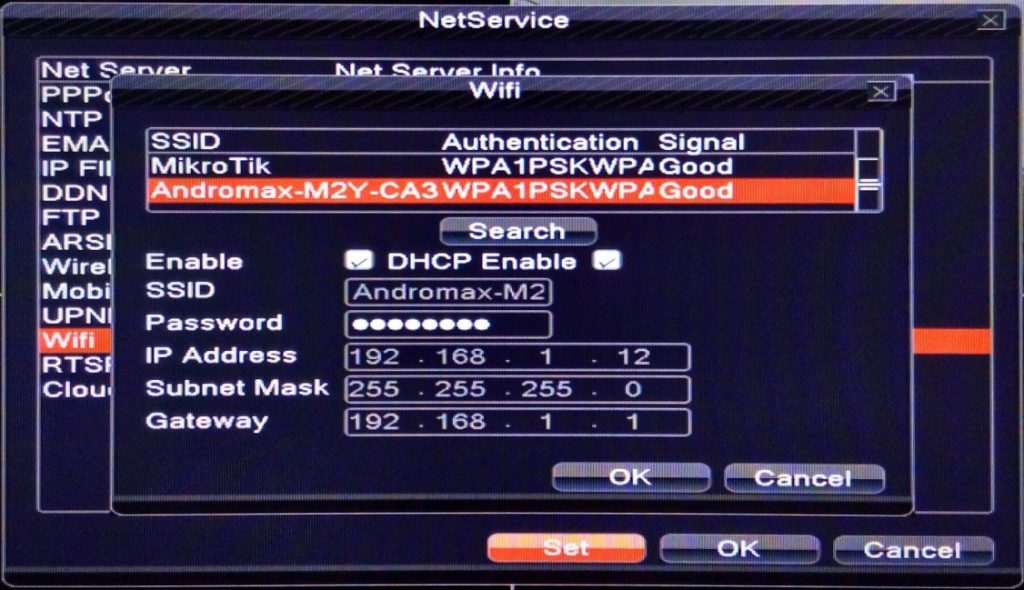

  6. Lalukan kembali langkah ke 3 sampai ke 4, kemudian cari jaringan nirkable (wifi) dengan cara menekan tombol “Search” lalu pilih koneksi yang dikehendaki dan masukan password nirkabel yang akan digunakan. Pilih “OK” pada pengaturan “Wifi”, lalu pilih “OK” kembali pada pengaturan “NetService”.

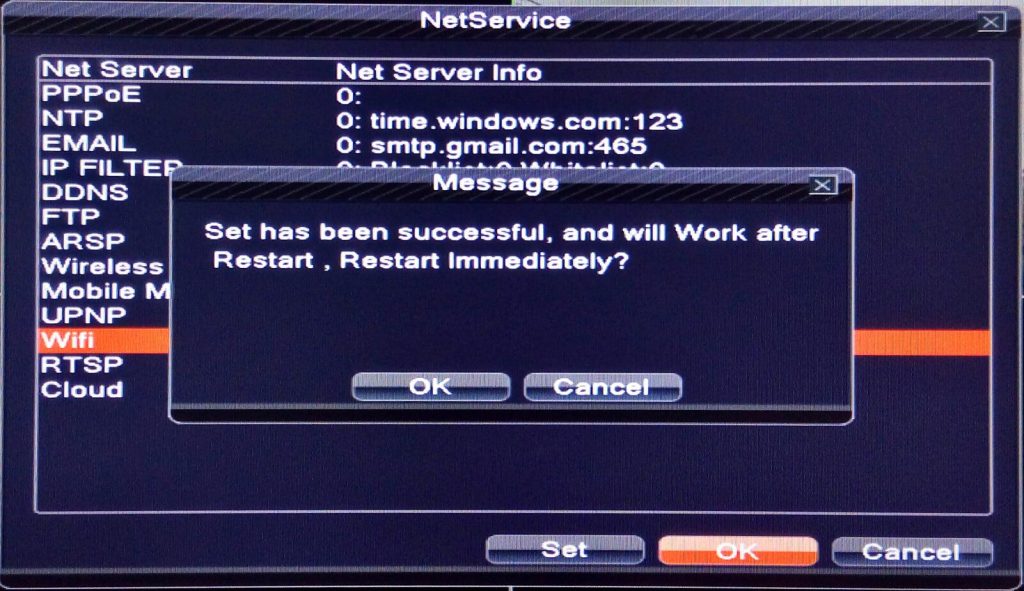

  7. Setelah pengaturan telah terkonfigurasi dengan benar, maka perangkat akan meminta pengaktifan ulang secara otomatis. Pilih “OK” untuk mengkonfirmasi pengaktifan ulang perangkat.

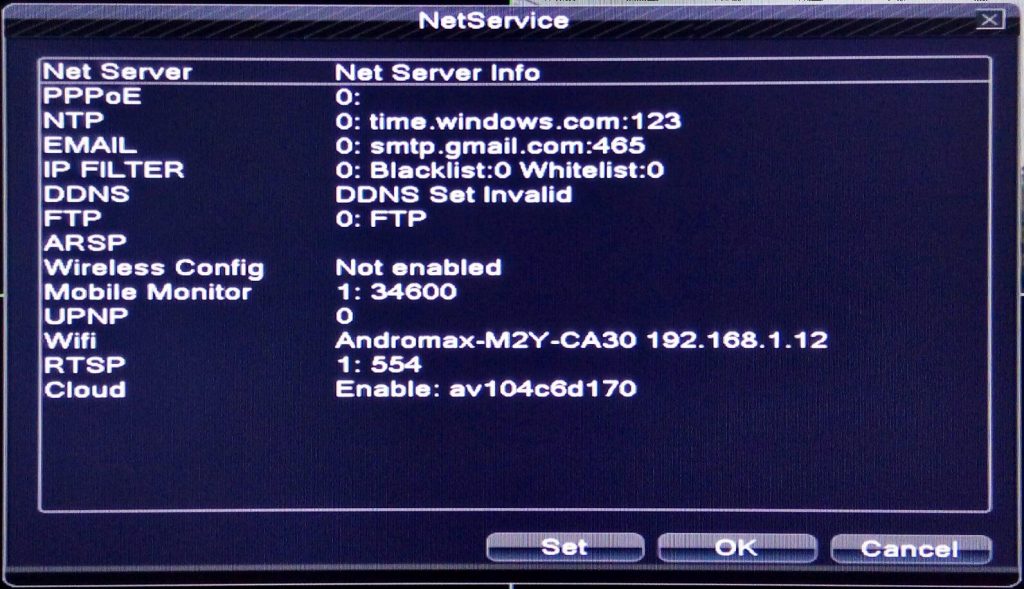

  8. Untuk melakukan pengecekkan koneksi perangkat DVR K-HD Kyomitsu 72XX dengan jaringan nirkable (wifi), lakukan langkah ke 1 sampai dengan 4 dan disana akan terdapat keterangan jaringan beserta IP Address yang sedang digunakan.Untuk pemasangan perangkat USB Wifi Adapter, sebaiknya dilakukan sebelum DVR Kyomitsu K-HD 72XX dalam kondisi menyala (pada saat perakitan). Jikapun pada saat akan melakukan pengaplikasian kondisi DVR K-HD Kyomitsu 72XX sudah menyala, pastikan pemasangan USB Wifi Adapter harus dilakukan terlebih dahulu sebelum mengikuti langkah-langkah pengaturan diatas.

Perangkat yang kompatibel:

  • TP-Link WN727N untuk S/N 00201801XXXXXX
  • Ralink 7601 untuk S/N 00201801XXXXXX
  • TP-Link WN321G untuk S/N 00201709XXXXXX (VERSI LAMA)
  • Ralink 3070 untuk S/N 00201709XXXXXX (VERSI LAMA)
Posted on: 2018-07-03, by :

36 thoughts on “Konfigurasi DVR CCTV Kyomitsu Seri 72XX (DVR K-HD 7204/7208/7216) dengan USB Wifi

    1. Saya pribadi juga berharap demikian pak iwiz, semua dibuat sama.
      Tetapi dari pihak pengembang USB Wifi sendiri pun melakukan pengembangan, meskipun modelnya masih sama. Contoh TP-Link 727N sekarang sudah masuk versi 5 yang menggunakan chipset 8188, sebelumnya menggunakan chipset 7601 (TP-Link 727N v4 pada artikel diatas). Jika kita tidak mengikuti perkembangan chipset yang banyak beredar di Indonesia, maka fitur ini akan sulit atau bahkan tidak dapat digunakan sebagaimana tercantum pada panduan diatas..

        1. Setiap perangkat DVR Kyomitsu kami bekali 2 label yang ada pada bagaian kemasan/kardus DVR dan juga dibawah perangkat DVR nya itu sendiri. Jika kemasan/kardus sudah tidak ada, maka bapak iwiz bisa menemukan SN di bagian bawah perangkat DVR yang digunakan.

          1. Terimakasih atas jawabanya, nah drpd sy salah dongle, untuk serial
            K-HD 7208
            S/N 00201801080001
            Dongle yg mn yg kompatibel ya?

          2. Untuk dongle yang kompatibel dengan perangkat yang pak iwiz gunakan, yaitu semua dongle dengan “main chipset” 7601..
            Untuk merek-nya bebas, tidak mesti “TP-Link WN727N” seperti pada artikel (karena beda versi bisa beda chipset meskipun dengan model yang sama)..

            Cara mengetahuinya apakah dongle tersebut menggunakan chipset 7601 ada 3 cara:
            1. tanya penjual
            2. baca spek keterangan “main chipset” yang ada pada kemasang/buku panduan
            3. mencari informasi di google dengan menyertakan model dongle nya (jika ada)

            Semoga dapat membantu.

    1. Baik pak, sebelumnya sudah sempat kami sampaikan dikomentar bapak iwiz untuk TP-Link 727N sekarang sudah masuk versi 5 yang menggunakan chipset 8188, sebelumnya TP-Link 727N menggunakan chipset 7601 (TP-Link 727N v4). Bisa dipastikan terlebih dahulu versi berapa TP-Link 727N yang bapak gunakan?

    1. Tidak wajib memakai dongle wifi (USB Wifi) pak Dodi. Mungkin “wifi” yang bapak Dodi maksud “menggunakan kabel LAN” itu adalah perangkat Router (yang menjadi tujuan kabel LAN untuk internet dan sumber pemancar wifi).

      Dari Router ke DVR untuk koneksi ke internet cukup menggunakan kabel LAN/UTP/RJ45 saja, yang perlu di perhatikan adalah mengubah Pengaturan Jaringan dari IP ke DHCP agar perangkat DVR mengikuti jaringan IP (Internet Protokol) yang disediakan oleh perangkat Router dan lubang PORT LAN yang aktif/tersedia internet (misal port nomer 3 untuk Router Indihome ZTE dan Huawei).

      Untuk penggunaan dongle wifi (USB Wifi), merupakan fitur tambahan yang sering digunakan dalam beberapa kasus misal untuk mempermudah pengguna tanpa menarik kabel dari lantai 1 ke lantai 2, untuk pengguna yang hanya menggunakan modem wifi saku (AndroMax dan sejenisnya) atau Tethering dari perangkat tertentu yang tidak tersedia konkesi (lubang) kabel LAN dari pemancar ke perangkat DVR.

  1. mau tanya wifi dongle yg bisa didetect DVR Kyomitsu H264 merk dan tipenya apa Pak? Saya beli TPlink TL-WN 821N keterangannya Device doesn’t Exist.

    Trims Pak

    1. Sesuai dengan S/N yang terdapat pada perangkat DVR sebagaimana penjelasan arikel diatas pak (untuk merek bebas, selama chipsetnya sesuai). Dongle TP Link WN821N, dibekali chipset 7010 atau chipset 9287. Sedangkan pada artikel kami hanya menyarankan dongle dengan chipset 3070 atau chipset 7601 (menyesuaikan dengan S/N yang terdapat pada perangkat DVR Kyomitsu). Jika berbeda atau tidak sesuai chipsetnya maka akan di anggap “Device doesn’t Exist”.

    1. Baik pak Dandi, ada beberapa cara.
      1. dengan mengganti password dan memberikan aksesnya hanya ke orang-orang tertentu.
      2. dengan membuat akun dan memberikan tiap-tiap akun kepada yang bersangkutan.
      Semoga dapat membantu.

  2. Saya mau tanya,saya beli DVR kymitsu 16 ch,settingan sdh bener semua tapi TDK mau online,status offline terus [informasi tambahan yang tidak kami publikasi] itu serial number nya,apa yg harus saya lakukan,?

    1. Sudah kami kirim petunjuk yang diperlukan ke email bapak Angga. Mohon dicheck pada kotak email masuk atau SPAM.
      Terima kasih, semoga dapat membantu.

  3. pqk..tolong dvr 4ch kyomitsu h.264..status nat nya connecting terus…padahal kabel sudah di test ke cpu komputer jalan internetnya..seriing ..dhcp sudah seting statistik sudah tetep aja connecting terus…

    1. Halo pak Rohan, bisa dibantu pak model DVR yang digunakan (informasi model bisa didapat dari label pada bagian bawah perangkat atau label pada samping kemasan/kardus). Dan bisa diinformasikan juga layanan internet yang digunakan serta model router nya?

    1. Sudah kami kirim petunjuk yang diperlukan ke email bapak Jimmy Silalahi. Mohon dicheck pada kotak email masuk atau SPAM.
      Terima kasih, semoga dapat membantu.

  4. siang gan, mau tanya kami menggunakan dvr kyomitsu pada saat pakai modem telkomsel biasa bisa tetapi pada saat kami ganti pakai modem dari telkom indihome jadi tidak bisa akses, apakah ada setting di modem telkom indihome tersebut. mohon bantuannya, terima kasih

    1. Sudah kami kirim petunjuk yang diperlukan ke email bapak Aris Susanto. Mohon dicheck pada kotak email masuk atau SPAM.
      Terima kasih, semoga dapat membantu.

  5. Dear admin. Mohon info
    Utk dongle wifi 7601 yg untuk dvr 7208 apakah type MT 7601 atau RT 7601 atau gmn?
    Krn skg sdh cukup sulit cari dongle type lama. Apakah ada toko rekomended utk cari dongle yg sesuai ? Mohon feedback. Thx b4

    Nb.
    Jika ada guide utk konek internet via indihome atau router baru dr Lan ke dvr apakah bisa. Tolong kirim by email.
    Many thanks

    1. Halo bapak Israfil.
      Untuk dongle wifi bisa menggunakan MT atau RT, untuk 3070 atau 7601 mohon di sesuaikan dengan SN DVR Kyomitsu sebagaimana artikel diatas. Baik pak, kami kirim petunjuk yang diperlukan ke email Customer. Mohon dicheck pada kotak email masuk atau SPAM.
      Terima kasih, semoga dapat membantu.

    1. Sudah kami kirim petunjuk yang diperlukan ke email bapak Kiki Putra. Mohon dicheck pada kotak email masuk atau SPAM.
      Terima kasih, semoga dapat membantu.

  6. Dear Assistant team,
    The recorder of my Kyomitsu CCTV system started to make an intermittent high pitch sound, like an alarm sound, 2 seconds on and 2 seconds off. I don’t know why is it doing it and how to make it stop, therefore I am requesting your kind assistance to solve the problem.
    Thanks in advance and have a nice day.
    Giovanni

    1. Hello Mr / Mrs Giovanni. The CCTV system begins to emit intermittent high-pitched sounds, generally associated with HDD hardware. For the explanation, we will send it via the email address you left behind.
      Hope it can help, thank you.

  7. Selamat malam gan, saya menggunakan dvr kyomitsu h.264
    Awalnya pakai modem huawei indihome bisa online, setelah berganti le modem zte609 ga bisa online, mohon petunjuk untuk setingan nya gan

    1. Sudah kami kirim petunjuk yang diperlukan ke email bapak/ibu Elang. Mohon dicheck pada kotak email masuk atau SPAM.
      Terima kasih, semoga dapat membantu.

  8. Mohon bimbingannya dvr 7024 saya tida menampilkan gambar dari cctv ngga tau kenapa ada tanda tannya di pojok tiap tiap penamnpil bagai mana cara menormalkan lagi soalnya tombol ptz tida bisa di klik

  9. hello bagai cara meatasi nat status menguhubungkan pada dvr 72xx dan aplikasinya di playstore apa

    1. Sudah kami kirim petunjuk yang diperlukan ke email bapak Ahmad. Mohon dicheck pada kotak email masuk atau SPAM.
      Terima kasih, semoga dapat membantu.
